一、GU系列真空球閥的特色及用處:
GU系列真空球閥是合用于真空體系中接通或堵截管路的介質流。該閥為縱貫式手動球閥,靠球面密封,因此既能用在真空狀況下,也能在高壓狀況下利用,并可肆意地位裝置。
GU系列真空球閥合用的任務介質為帶酸、堿性的氣體或液體。

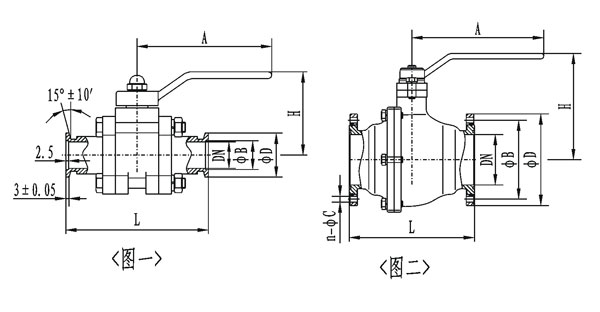

二、GU系列真空球閥的尺寸圖:
合用規模(Pa) |
快卸法蘭(KF)2x105 ~1.3x10 -5
活套法蘭16x105~1.3x10 -5 |
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
介質溫度(℃) |
規范出廠:-30~+150
特別指定:-30~+240 |
裝置地位 |
肆意 |
法蘭規范 |
GB4982;GB/T6070 |
快卸法蘭部(KF)毗連及樣子尺寸圖(GB4982)
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
GU-16/KF |
16 |
30 |
17.2 |
62 |
100 |
120 |
GU-25/KF |
25 |
40 |
26.2 |
75 |
114 |
150 |
GU-40/KF |
40 |
55 |
41.2 |
115 |
165 |
200 |
GU-50/KF |
50 |
75 |
52.2 |
125 |
175 |
221 |
|
活套法蘭部毗連及圖案尺碼(GB/T6070)
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
GU-16 |
16 |
60 |
45 |
62 |
100 |
120 |
4-6.5
|
GU-25 |
25 |
70 |
55 |
75 |
114 |
150 |
GU-32 |
32 |
90 |
70 |
93 |
140 |
180 |
4-9
|
GU-40 |
40 |
100 |
80 |
115 |
165 |
200 |
GU-50 |
50 |
110 |
90 |
125 |
175 |
221 |
GU-63 |
63 |
130 |
110 |
166 |
186 |
230 |
GU-80 |
80 |
145 |
125 |
175 |
198 |
290 |
8-9
|
GU-100 |
100 |
165 |
145 |
189 |
220 |
260 |
GU-125 |
125 |
200 |
175 |
232 |
266 |
360 |
8-11
|
GU-150 |
150 |
225 |
200 |
250 |
296 |
400 |
|
|
|
