一、擴散泵機組特點及用途：
JKT、JK系列油擴散真空泵機組是用來獲得高真空（10-2—10-5Pa）的主要設備。它以油擴散泵為主泵和閥門、水冷擋板、管道、機械真空泵（前級泵）等組成高真空抽氣系統，可獲得（10-2—10-4Pa）的工作真空度。
擴散泵機組的特點是抽氣能力大，抽速從190L/S至49000L/S范圍內可供選擇；并可長時間穩定連續工作。它被廣泛地應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備、真空冷凍干燥設備等。典型真空機組是用氣動閥門程序控制。如需其他驅動方法，請在訂貨時注明。

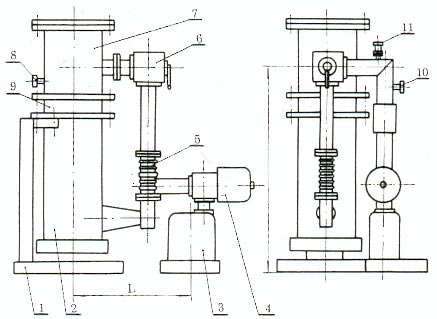

1、支架 Support |
2、擴散泵 Diffusion pump |
3、前級泵 Backing pump |
4、電磁放氣閥 Solenoid vent valve |
5、波紋管 Bellows |
6、組合閥 Combined valve |
7、高真空閥 High vacuum valve |
8、高真空規 High vacuum gauge |
9、水冷檔板 Water-cooling baffle |
10、低真空規 Low vacuum gauge |
11、充(放)氣閥 Venting valve |
|

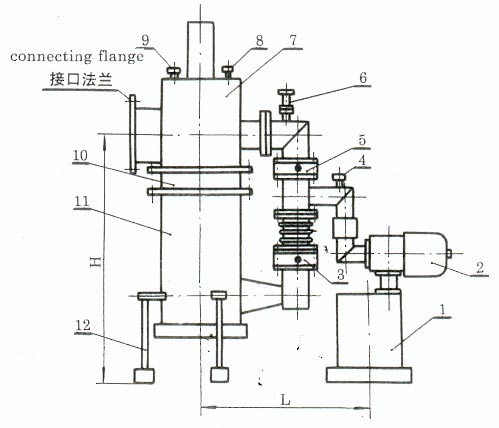

1、前級泵Backing pump |
2、電磁放氣閥Solenoid vent valve |
3、低真空閥Low vacuum valve |
4、測量接頭 Measurement connector |
5、閥門 Valve |
6、放氣閥Venting valve |
7、高真空閥High vacuum valve |
8、測量接頭Measurement connector |
9、測量接頭Measurement connector |
10、水冷擋板Water-cooling baffle |
11、擴散泵Diffusion pump |
12、支架Support |
二、擴散泵機組的參數：
| 型號 Model |
JK-100 |
JK-150 |
JK-200 |
JK-300 |
JK-400 |
JK-630 |
JK-800 |
| 極限壓力(Pa) Ultimate Pressure |
10-4 |
| 抽氣速率(1/S) Pumping speed |
100 |
280 |
420 |
900 |
1800 |
4000 |
6500 |
| 最大排氣壓力(Pa) Max. pumping pressure |
35 |
| 加熱功率(Kw) Heating power |
0.8 |
1 |
1.5 |
2.1 |
4.8 |
8.4 |
19.8 |
| 配用主泵 Matched main pump |
K-100 |
K-150 |
K-200 |
K-300 |
K-400 |
K-630 |
K-800 |
| 配用擋板 Matched baffle |
LB-100 |
LB-150A |
LB-200B |
LB-300A |
LB-400 |
LB-630 |
LB-800 |
| 配用閥門 Matched valve |
GD-100 |
GD-150 |
GD-200 |
GDQ-300 |
GDQ-400 |
GDQ-630 |
GDQ-800 |
| 配用前級泵 Matched backing pump |
2X-4 |
2X-8 |
2X-8 |
2X-15 |
2X-30 |
2X-70 |
2X-70 ZJ-600 |
| 接口法蘭 Connecting flange |
LF-100 |
LF-150 |
LF-200 |
LF-300 |
LF-400 |
LF-630 |
LF-800 |
| 結構尺寸 Structure dimensions |
H |
870 |
950 |
1000 |
1300 |
1600 |
2000 |
2400 |
| L |
550 |
650 |
750 |
850 |
950 |
1100 |
2000 |

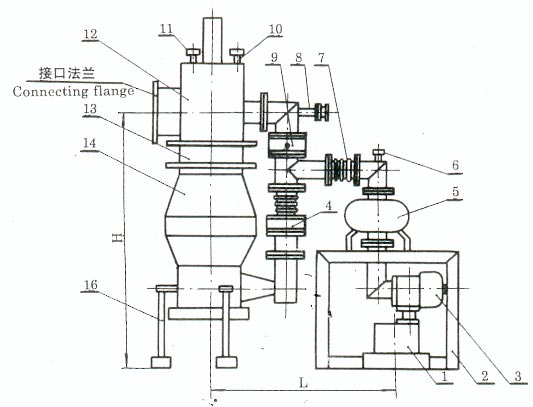

1、前級泵Backing pump |
2、電磁放氣閥Solenoid vent valve |
3、低真空閥Low vacuum valve |
4、測量接頭 Measurement connector |
5、閥門 Valve |
6、放氣閥Venting valve |
7、高真空閥High vacuum valve |
8、測量接頭Measurement connector |
9、測量接頭Measurement connector |
10、水冷擋板Water-cooling baffle |
11、擴散泵Diffusion pump |
12、支架Support |
| 型號 Model |
JTK-100 |
JTK-150 |
JTK-200 |
JTK-300 |
JTK-400 |
JTK-500 |
| 極限壓力(Pa) Ultimate Pressure |
10-4 |
| 抽氣速率(1/S) Pumping speed |
180 |
370 |
600 |
1400 |
2500 |
4000 |
| 最大排氣壓力(Pa) Max. pumping pressure |
35 |
| 加熱功率(Kw) Heating power |
0.8 |
1.2 |
1.5 |
2.4 |
4.5 |
6 |
| 配用主泵 Matched main pump |
TK-100 |
TK-150 |
TK-200 |
TK-300 |
TK-400 |
TK-500 |
| 配用擋板 Matched baffle |
LB-100 |
LB-150A |
LB-200B |
LB-300A |
LB-400 |
LB-500 |
| 配用閥門 Matched valve |
GD-100 |
GD-150 |
GD-200 |
GDQ-300 |
GDQ-400 |
GDQ-500 |
| 配用前級泵 Matched backing pump |
2X-4 |
2X-8 |
2X-15 |
2X-30 |
2X-70 |
2X-70 ZJ-600 |
| 接口法蘭Connecting flange |
LF-100 |
LF-150 |
LF-200 |
LF-300 |
LF-400 |
LF-500 |
| 結構尺寸 Structure dimensions |
H |
870 |
950 |
1000 |
1300 |
1600 |
1700 |
| L |
650 |
750 |
850 |
950 |
1150 |
1500 |
真空泵其它產品：2X系列旋片式真空泵，X系列旋片式真空泵，2XZ系列旋片式真空泵，2XZ系列旋片式真空泵，WX無油旋片式真空泵，XD系列旋片式真空泵，2BV系列水環式真空泵，SK系列水環式真空泵，2SK系列水環式真空泵，SZ系列水環式真空泵，SK系列懸臂式真空泵，2BE系列水環式真空泵，SZB系列水環式真空泵，ZJ型羅茨泵系列，ZJP型羅茨泵系列，羅茨-旋片真空機組，羅茨-水環真空機組，擴散泵機組，無油干泵機組，水噴射泵機組，W型往復式真空泵，WLW型往復式真空泵，2H系列滑閥式真空泵，H系列干泵，K型油擴散泵系列
擴散泵機組的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①擴散泵機組的產品名稱與型號②擴散泵機組的真空度要求單位PA或MPA③擴散泵機組抽速要求單位L/S或M3/MIN④擴散泵機組的使用條件和功況條件⑤擴散泵機組的電機功率（KW）⑥擴散泵機組的轉速（r/min）⑦擴散泵機組的電壓〔V〕⑧擴散泵機組泵的進出口口徑⑨擴散泵機組是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的擴散泵機組的產品型號，請按擴散泵機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
